JLPM（M）防爆型氣震式袋收塵器

一、概述

JLPM（M）防爆型氣震式袋收塵器是從美國富樂公司引進的具有二十一世紀先進水平的高效率袋收塵器，它綜合分室反吹和噴吹脈沖清灰各類袋收塵器的優點，克服了分室反吹清灰強度不夠，噴吹脈沖清灰和過濾同時進行的特點，因而擴大了袋收塵器的應用范圍，由于這種類型的收塵器的結構有其特點，所以提高了收塵效率，延長了濾袋的使用壽命。JLPM（M）氣震式袋收塵器采用大規模脈沖閥清灰型式，具有清灰能力強、效果好、使用壽命長，該產品適用于高濃度粉塵的治理，可簡化粉塵治理工藝流程，降低設備投資。產品結構緊湊，占地面積少，可降低建設投資，具有顯著的環境效益、社會效益和經濟效益。

我國是一個以燃煤為主要的能源國，原煤制粉作業在鋼鐵、電力、建材、化工、機械等工業部門廣泛存在，通常用磨機將原煤制成煤粉，同時送入高溫氣體將煤粉烘干并帶出磨機，再以收塵設備使煤粉和氣體分離，通常我國煤粉磨機系統的收塵流程較長，普遍采用一級旋風除塵器加袋式收塵器兩級除塵，而袋式收塵器只能在含塵濃度30g/Nm3以下運行。導致設備阻力過高，收塵設備缺乏煤粉收塵所必須的安全功能，清灰不良現象普遍存在，自燃、爆炸事故時有發生。

JLPM（M）型氣震袋收塵器具有四個系列33種規格。濾袋直徑均為130mm，濾袋長度有2500mm和3050mm二種。

二、結構和工作原理

1．結構

這是一種分室結構拼裝式，由室頂脈沖閥對各室濾袋輪流進行分室停風氣箱脈沖清灰（即所謂離線清灰）的袋式收塵器。它與一般噴吹式脈沖袋式收塵器的清灰不同，噴吹脈沖清灰是在同一個過濾室內只對其中各排濾袋逐排進行噴吹清灰（即所謂在線清灰），而其它熱電廠濾袋仍進行過濾，即清灰與過濾同時在一室中混合進行，清下的粉塵二次飛揚，有部分會被相鄰濾袋收去，不利于濃度較大的氣體過濾。LPM型分室氣箱脈沖是在一個室內關閥停止過濾情況下進行的，清下的粉塵即向下沉降于灰斗內，不生產生二次飛揚，極利于過濾粉塵濃度大的氣體，而且可不停機更換一個室的濾袋。

本收塵器按不同袋數為分A、B、C、D四個系列，每系列又按不同分室數分為多種規格。

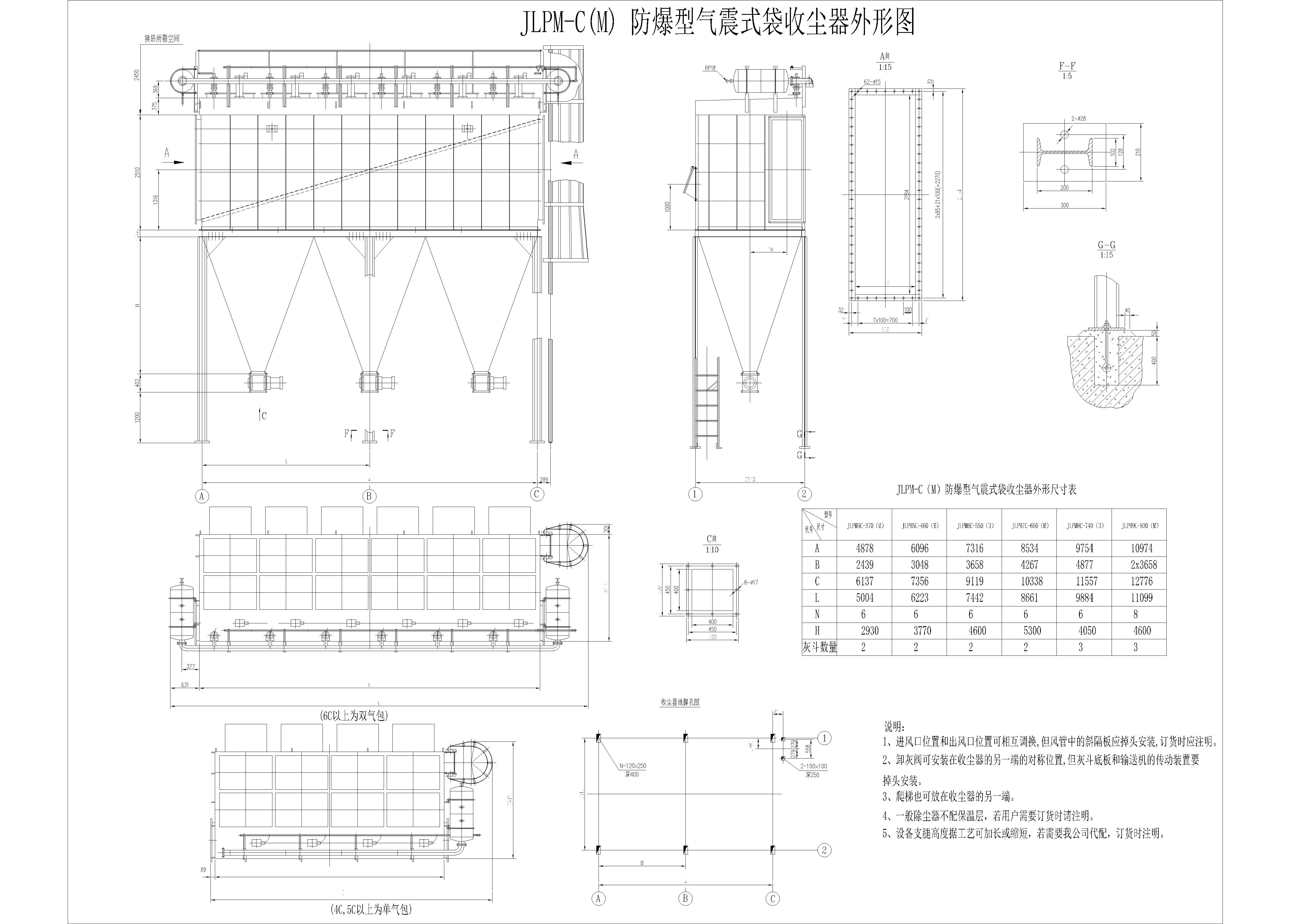

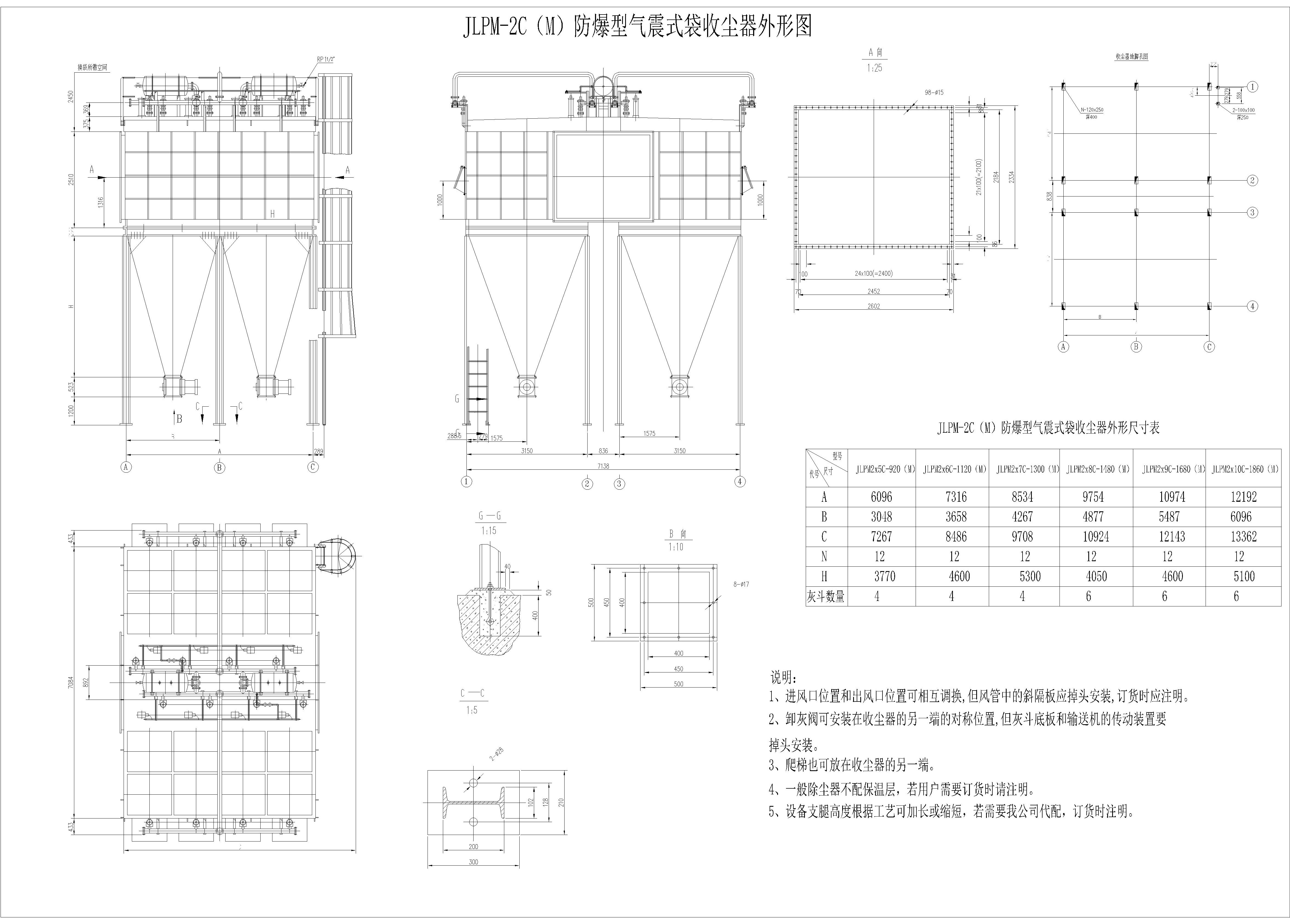

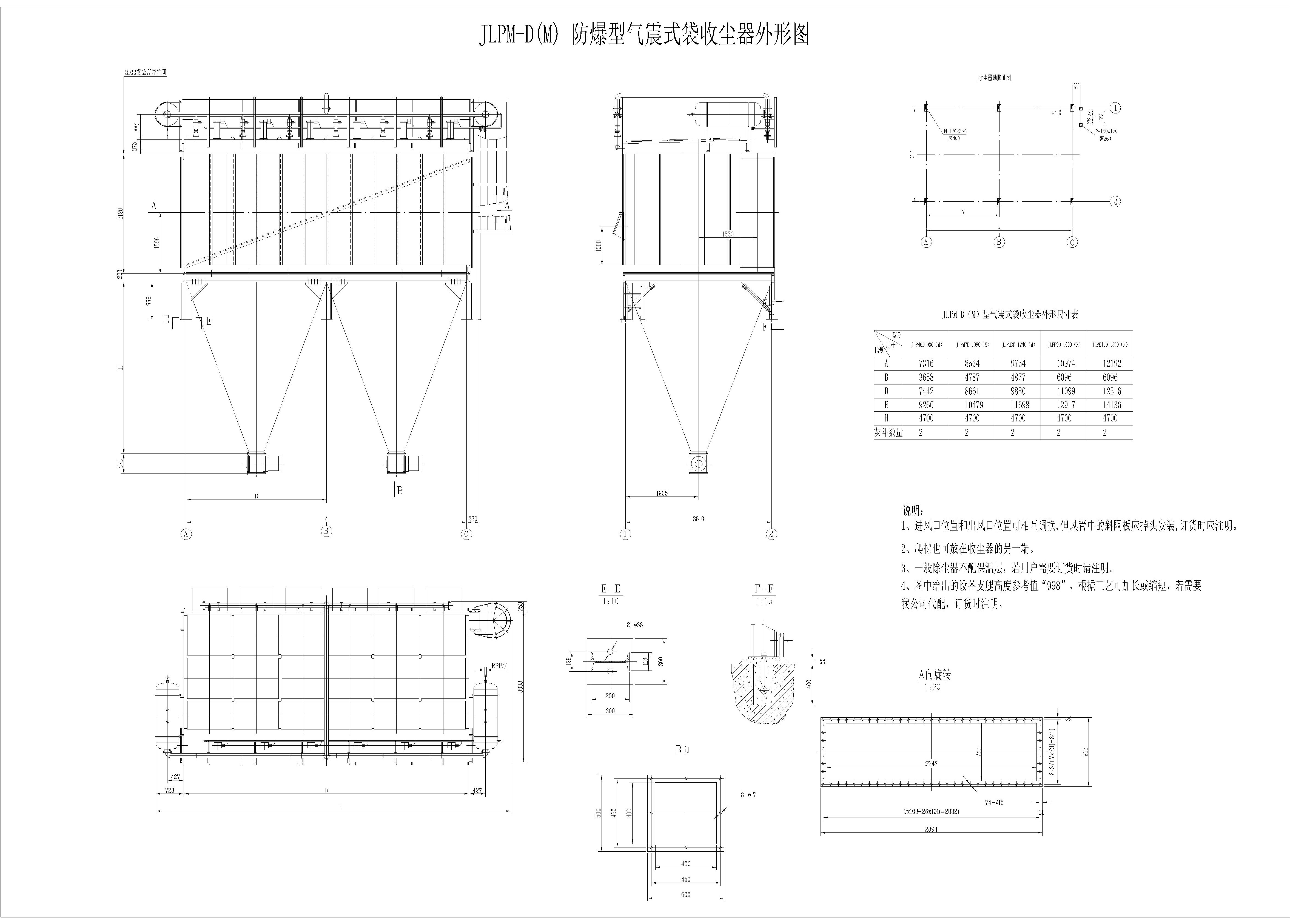

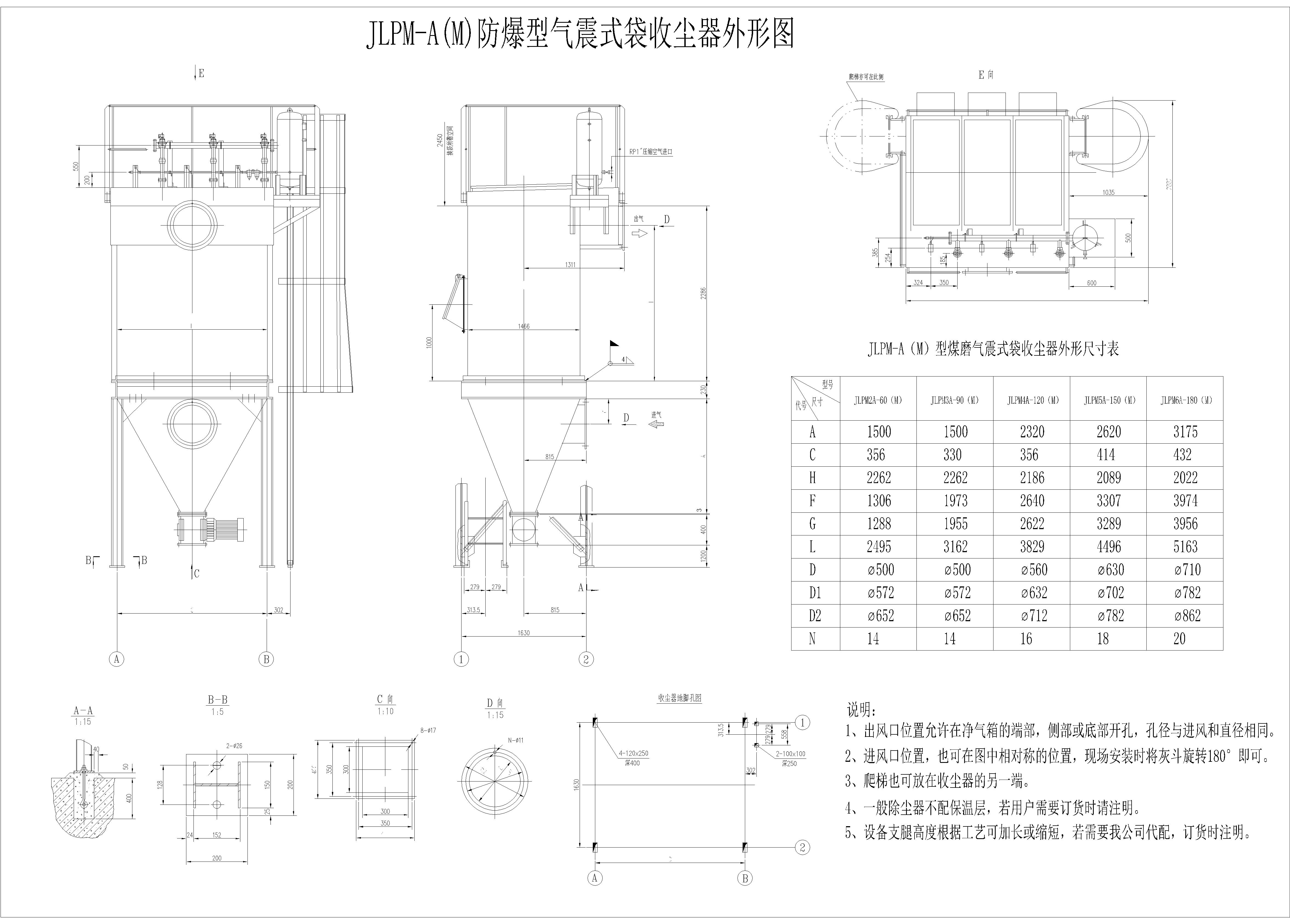

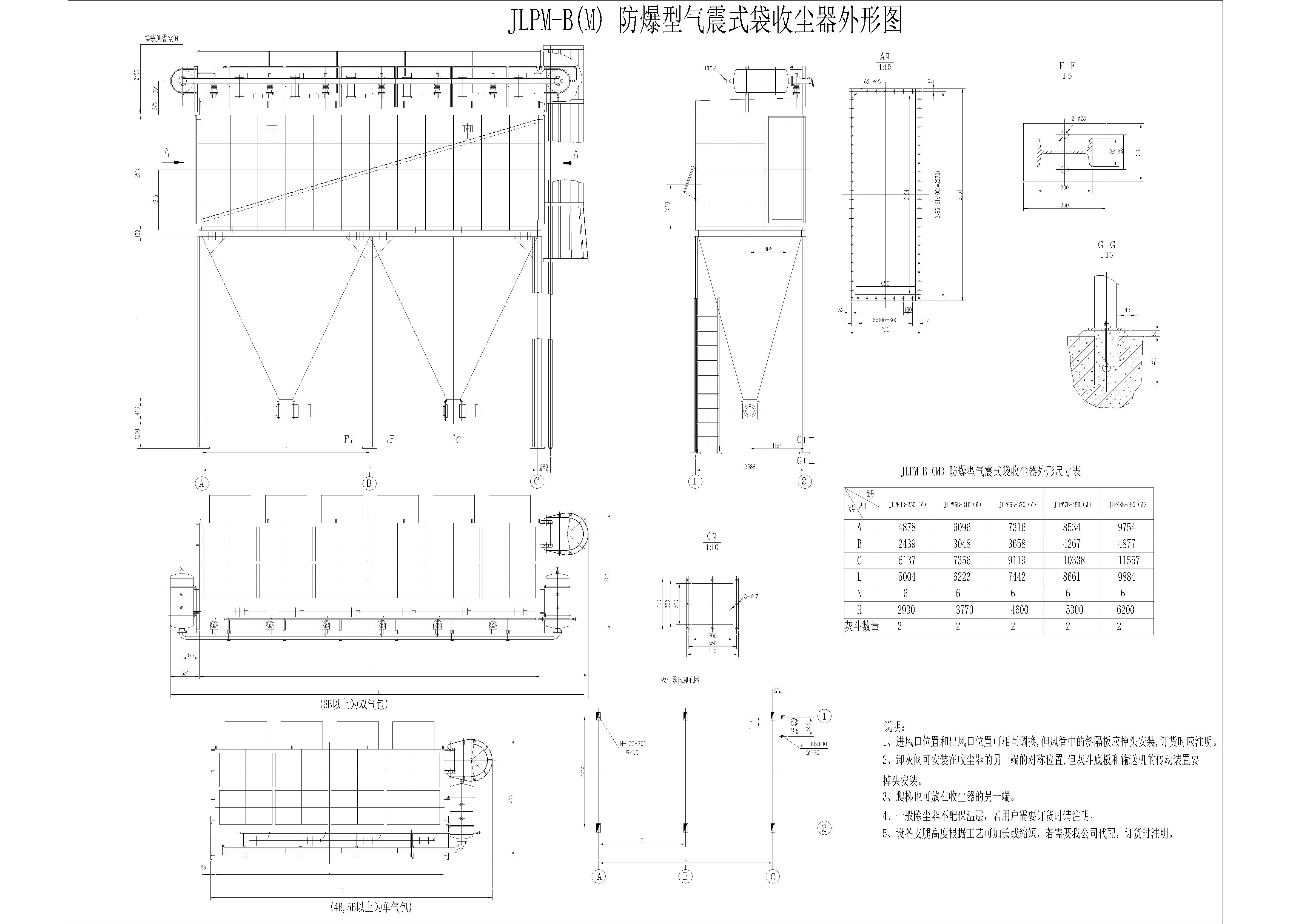

LPM型氣箱脈沖由以下各個部分所組成，基結構詳見后附選用圖。

1. 殼體部分：包括清潔室（或稱氣體凈化箱、氣箱）、過濾室。分室隔板、檢修門及殼體結構。清潔室內設有提升閥與花板，噴吹短管；過濾室內設有濾袋及其骨架。
2. 灰斗及卸灰機構：有灰斗和按不同系列、不同的進口粉塵濃度，灰斗上設置了電加熱器、倉壁振打器、熱電偶溫度繼電器和卸灰閥。
3. 進出風箱體：包括進出風管路及中隔板。單排（或稱單列）結構布置在殼體一側，雙排（或稱雙列）結構布置在殼體中間。A系列較小無進出風箱體，進出風管路分別接于灰斗清潔室上。
4. 脈沖清灰裝置：包括脈沖閥、氣包、提升閥用氣氣缸及其電磁閥等。
5. 壓縮空氣管路及其減壓裝置、油水分離器、油霧器等。
6. 防爆門裝置

2．工作原理

含塵氣體從收塵器進出風箱體中的進風口（A系列從灰斗進入）進入經斜隔板轉向至灰斗，同時氣流速度減慢，由于慣性作用，氣體中粗顆粒粉塵落入灰斗，細小塵料隨氣流折而向上進入過濾室，粉塵附著于濾袋的外表，凈化后的氣體透過濾袋進入上部清潔室，由各分室清潔室匯集經出風口，由收塵系統的主風機吸出而排入大氣。

隨著過濾工況的不斷進行，附著于濾袋外表的粉塵逐漸增多，氣流通過的阻力也逐漸增大。當達到一定阻力值時（一般為1770Pa），根據需要可以手動，也可以經過定壓或定時清灰程序電控儀，自動控制啟動收塵器第一個分室的提升閥關閉，切斷通過過濾室的氣流，再開啟脈沖閥釋放高壓壓縮空氣，對第一個分室氣箱內所有濾袋進行脈沖噴吹清灰（停風清灰），使每一個濾袋突然膨脹，從而振落袋表積附的粉塵，使袋內外壓差恢復到開始使用狀態下，粉塵沉落灰斗。隨后程控儀按規定時間間隔打開提升閥，恢復第一室的過濾，再啟動第二分室的提升閥，關閉切斷第二室的過濾氣流，開啟第二分室的電磁閥釋放高壓壓縮空氣，對第二分室氣箱內所有濾袋進行停風脈沖噴吹清灰，清除第二分室濾袋上的粉塵。之后程控儀打開第二分室提升閥，恢復第二分室的過濾。此后按預告規定的電控程序?qū)Φ谌质摇⒌谒姆质?hellip;…的濾袋進行停風噴吹清灰，直到最后一個分室清灰完畢，關閉電控儀，收塵器全部恢復正式過濾收塵。

對濾袋停風及噴吹的時間，分室之間的間隔時間，清灰周期由程控儀進行控制各時間均為可調，參見電控說明書。

本收塵器一般是在負壓下進行工作，但也可在正壓下工作，結構無須改變。

三、主要技術性能和選用說明

主要技術性能數據見表二所示。

選用說明：

1. 1. 過濾風速的選定：

過濾風速指通過過濾袋濾料的風速（m/min）。有的稱為氣布比，指單位時間內，單位面積濾料上通過的空氣量m3/（min/m2），亦即m/min。過濾風速的選定須按過濾介質粉塵及煙氣的特性、溫濕度、粉塵濃度、清灰方式以及所選用的濾料性質而決定。過濾風速不僅決定了收塵器的大小，而且對通過濾料的阻力、收塵效率、清灰效率有很大的影響。為保證收塵器清灰效果，提高濾袋壽命，降低阻力，本收塵器過濾風速一般采用1.2m/min。對水泥廠主要塵源點的過濾風速在采用本收塵器條件下，其凈過濾風速建議按表一采用。

凈過濾風速是指在對收塵器其中一個室停風清赤時，原有風量通過其它各個室的過濾面積下的過濾風速m/min。

1. 2. 過濾面積的計算，按如下公式進行：

AN=Q/60VN（㎡）

式中：AN——凈過濾面積㎡，指某一收塵器在其中一個室停風清灰時，其余各個室過濾面積之和；Q——通過收塵器的過濾風量，亦稱處理氣體量m3/h；VN——凈過濾風速，m/min。

1. 3. 運行溫度及濾料的選用：

運行溫度與濾料的選用密切相關。濾料不同，所允許的入口含塵氣體溫度也不同。本收塵器一般采用三防覆膜滌綸針刺氈。

1. 4. 入口允許 濃度：

由于本收塵器的特殊結構，采用停風脈沖噴吹清灰（離線清灰），因此入口允許濃度比傳統的脈沖噴吹清灰（在線清灰）和其它一般分室反吹清灰的收塵器要高。本收塵器A系列（小型）允許入口氣體含塵濃度為200g/m3（標），其它B、C、D系列可允許到1000 g/m3（標）。收塵器出口氣體含塵濃度為＜50m g/m3（標）。

1. 5. 清灰控制方式：

本收塵器清灰控制一般采用定時方式，按使用廠實際濾袋阻力上升到一定值（一般為1770Pa）的時間（多次平均），由時間繼電器發出訊號，通過程序電控儀對清灰進行控制。也可采用定壓方式，按濾袋阻力上升到一定值（約1770Pa）的壓力，由差壓變送器發出訊號，通過程控儀對清灰進行控制，逐室進行清灰。也可手動控制，由用戶進行選用。

四、型號說明

L P M（M） 7B  -450  中

L——濾袋式收塵器

P——空氣炮氣震式

M——脈沖

（M）——煤磨、煤粉收塵

7B——分室數（單元數），單排。雙排寫法2x7

B——系列編號

450——總過濾面積（整數）

舉例：JLPM（M）7B-450表示為B系列單排7個室，總過濾面積為434㎡的JLPM（M）煤磨型氣震式袋收塵器。JLPM（M）2x5C-920表示為C系列的雙排5室，總過濾面積為929㎡的JLPM（M）煤磨型氣震林袋收塵器。

五、安裝要求

1. 收塵器安裝應按設計圖紙和國家有關安裝規范要求進行安裝。
2. 收塵器各法蘭連接件（包括壓縮空氣管道）應在清掃干凈后，在螺孔內側和外側嵌入密封墊，再上螺栓擰緊，（螺孔內側必須有密封墊），以防漏風。
3. 各檢查門、孔密封墊必須用膠粘結緊，搭接處不允許留有縫隙，且須斜接，不得脫落。
4. 濾袋的搬運和停放要特別注意，防止袋與周圍硬物、尖角物體接觸、碰撞，禁止腳踩、重壓以防破損。
5. 濾袋安裝時要緊貼共板孔口，不得留有孔隙，以防脫落和漏氣。
6. 安裝時應檢查殼體中進出風道、過濾室、清潔室中各焊縫有否脫焊。解體運輸?shù)母鞑考诎惭b拼裝時，要特別注意以上各室與風道的密封性，以防漏風。
7. 各傳動部件要安裝正確，轉動靈活，并加注潤滑油。
8. 收塵器如安裝在室外，頂部要搭防雨蓬。

六、維護管理要求

1. 制訂維護管理值班制度，值班人員要記錄運行情況。經常檢查電控清灰裝置運轉是否正常，必要時調整清灰時間，以保證清灰效果。
2. 定期檢查壓縮空氣系統運行是否正常，氣源壓力是否穩定是否符合要求、穩定。分水濾氣器要經常放水。油霧咖啡廳 定時加油。
3. 定期檢查氣缸動作情況及提升閥的密封性，如發現氣缸漏氣或閥座密封墊壞，應及時檢修和更換。
4. 隨時觀察煙塵的排放濃度，如果發現冒灰，應及時檢查濾袋破損情況和過濾室密封情況，堵塞漏氣孔隙，補袋或換新袋。
5. 除塵器停機前，應對濾袋清灰一次，清除袋上積灰。

七、訂貨須知

1. 訂貨時，應按本說明書的要求，提出所需要的收塵器的型、規格、總過濾面積。并說明是正壓或負壓情況下使用，入口粉塵濃度等數據。
2. 訂貨時，提出采用何種濾料或說明煙塵的性質及溫度，本公司可代選型號。本公司配套供應為三防覆膜滌綸針刺氈，如有不同，差價另計。
3. 提出對電控柜的要求。本公司一般按定時控制方式供貨，如欲改訂定壓清灰方式控制，則費用應另行計算。
4. 是否需要保溫，如需要可提出保溫厚度及保溫材料的要求，本公司亦可代為辦理，費用另議。（我國北方嚴寒地區保溫作法不同，訂貨時請寫明）
5. 如安裝在室外的，收塵器頂部需防雨雪棚，本公司不供，但也可代辦，費用另計
6. 如需訂購備品備件及備用濾袋，本公司可滿足供應。
7. 收塵器本體以外的配套風管、風機、壓縮空氣源（如空壓機）及其管路，收塵器的基礎等本公司不負責供應，一切由用戶自理。
8. 清灰柜的電源，卸灰裝置的供配電、至收塵器的各種配線，收塵器的照明均由用戶自理，本公司不負責供應。
9. 訂購本公司收塵器，可負責安裝調試，費用另議。
10. 凡訂購本公司產品，均可代辦包裝托運，費用由訂貨方負擔。

JLPM（M）防爆型氣震式袋收法器與PPCSM（FGMM）煤磨型氣箱脈沖型號對照表

JLPMA（M）、JLPMB（M）防爆型氣震式袋收塵器技術性能表（一）

注：1、表中的凈過濾面積是指一個室清灰時的過濾面積，設備總不包括保溫層重量。

2、表中的耗量是指工廠集中供氣的情況，如設置單獨空壓機時，表中的耗量要×1.3的系數。

JLPMC（M）型氣震式袋收塵器技術性能表（二）

注：1、表中的凈過濾面積是指一個室清灰時的過濾面積，設備總不包括保溫層重量。

2、表中的耗量是指工廠集中供氣的情況，如設置單獨空壓機時，表中的耗量要×1.3的系數。
